УЗО в быту: незаметный защитник, который спасает жизни

Главная / Новости

23.10.26

Представьте: вы принимаете душ, а в электроводонагревателе прогорает ТЭН. Вода в этот момент оказывается под смертельно опасным напряжением. Или подросток уронил в ванну телефон, подключенный к зарядке.

В таких ситуациях обычный автоматический выключатель не поможет — он среагирует только на короткое замыкание или перегрузку, но не на утечку тока через тело человека. Именно для этого и существует УЗО — устройство защитного отключения.
Важно понимать: УЗО не заменяет автоматический выключатель, а работает в паре с ним. Автомат защищает проводку от перегрева и короткого замыкания, УЗО —человека от поражения током и дом от возгорания из-за утечек.

Как это работает: принцип действия простыми словами

Внутри УЗО находится дифференциальный трансформатор, через который проходят фазный и нулевой проводники. В нормальном режиме ток, ушедший к прибору по фазе, возвращается по нулю точно таким же. Магнитные поля компенсируют друг друга, и устройство «молчит».

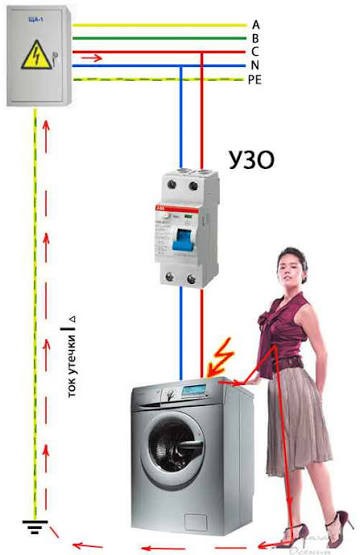

Как только часть тока «утекает» в обход — например, через поврежденную изоляцию на корпус стиральной машины или через человека, коснувшегося оголенного провода, — баланс нарушается. УЗО фиксирует эту разницу (ток утечки) и размыкает цепь за доли секунды. Человек, попавший под напряжение, даже не успевает почувствовать неприятных ощущений.

Почему УЗО перестало быть «опцией»

Статистика Госэнергогазнадзора приводит весомый аргумент: значительная часть несчастных случаев с населением могла бы не произойти, если бы в сети было установлено УЗО. Аппарат реагирует на дифференциальный ток (утечку) и отключает цепь за доли секунды, предотвращая поражение током при касании поврежденного прибора или оголенного провода.
Новые правила распространяются не только на жилье, но и на хозяйственные постройки на придомовой территории. Это закрыло лазейку, когда в бане или гараже электрощит оставался без защиты, хотя влажность и риск повреждения изоляции там выше, чем в комнате.

Почему для быта выбирают уставку 30 мА

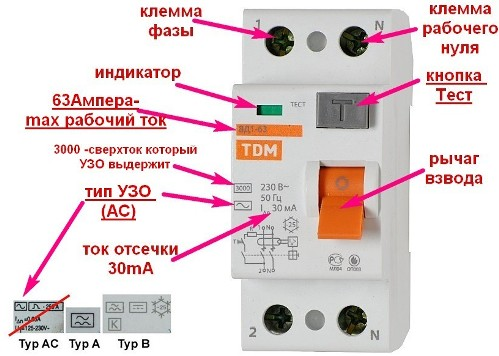

Для защиты людей в жилых помещениях стандартом является УЗО с током срабатывания 30 мА. Это значение выбрано не случайно: ток такой силы еще не вызывает фибрилляции сердца, но уже достаточен для того, чтобы устройство сработало раньше, чем человек получит серьезную травму.
Для сравнения: автоматический выключатель срабатывает при токах в десятки ампер. Для него утечка в 30 мА — это «норма», которую он просто не замечает. УЗО же реагирует именно на эту, смертельно опасную для человека, но незначительную для автомата величину.
Согласно действующим нормам, УЗО с номинальным отключающим дифференциальным током не более 30 мА должно устанавливаться в следующих случаях:
1. Розеточные группы. Для групповых линий, питающих штепсельные розетки. Особенно если розетки находятся вне помещений (на улице, в гараже) или в зонах с повышенной опасностью (ванные, подвалы, погреба).
2. Ванные и душевые. Для линий, питающих стационарно установленное электрооборудование и светильники в этих помещениях.
3. Мощная бытовая техника. При подключении стиральных и посудомоечных машин, электроплит и электроводоподогревателей.
4. Теплые полы. Для питания установок распределенного электрообогрева поверхностей.
5. Садовые домики. При устройстве электропроводок в садовых домиках и иных надворных постройках.
6. Уличные и опасные розетки. Запрещается эксплуатировать без УЗО розетки вне помещений, а также те, от которых питаются переносные электроприемники в опасных зонах.
Также УЗО обязательно, если автоматический выключатель не обеспечивает нормируемое время отключения при коротком замыкании, а система уравнивания потенциалов отсутствует.

Ответственность и штрафы

С введением ТКП 181-2023 надзорные органы изменили подход к проверкам. Если ранее инспектор мог ограничиться предписанием, то теперь за неустраненные нарушения, создающие угрозу жизни или пожара, физическое лицо могут привлечь к административной ответственности по статье 21.8 КоАП.
Штраф для граждан составляет от 10 до 30 базовых величин. Основанием может стать не только отсутствие УЗО там, где оно обязательно, но и использование кустарных «жучков» вместо автоматов, поврежденная изоляция или доступные токоведущие части.

Технический нюанс: двухпроводные сети

В старом жилом фонде (многоквартирные дома, некоторые одноквартирные блокированные дома) часто сохраняется двухпроводная сеть (без заземляющего проводника). Формально для классической системы TN-C установка УЗО имеет ограничения, однако специалисты Госэнергогазнадзора подчеркивают: применение УЗО в таких сетях допустимо и настоятельно рекомендуется как дополнительная мера защиты. Это позволяет защитить человека от утечки даже при отсутствии штатного заземления, хотя для полного соответствия современным нормам в идеале требуется реконструкция сети с разделением PEN-проводника.

Практические выводы для собственника

1. Проверьте щиток. Если в вашем доме или квартире розетки в ванной, на кухне (для мокрой техники) или на улице не защищены УЗО на 30 мА, это прямое нарушение действующего ТКП.

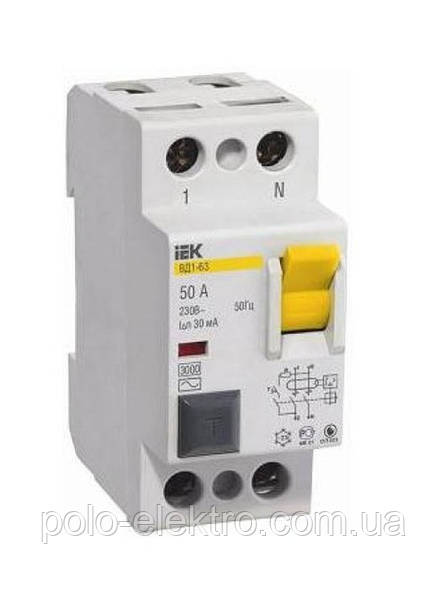

2. Не экономьте на безопасности. Дифавтомат (автомат + УЗО в одном корпусе) или связка «автомат + УЗО» стоят несопоставимо дешевле, чем штраф, последствия пожара или жизнь человека.

3. Кнопка «Тест». Раз в месяц нажимайте кнопку проверки на УЗО. Если аппарат не срабатывает, его необходимо заменить — это единственный способ убедиться, что защита реально работает.

Соблюдение правил устройства электроустановок в Беларуси перешло из плоскости «рекомендаций по безопасности» в плоскость нормативного регулирования с реальными санкциями. Как подчеркивают в госэнергогазнадзоре, даже малейшее пренебрежение этими правилами может привести к необратимым последствиям.

Автор:

инспектор Гродненской районной энергогазинспекции С.В. Пономарёв
